Hardware Harde schijf reparatie mogelijk?

FlipFlop

Steunend lid
Vip Lid
Onlangs kreeg ik de vraag of ik een externe harde schijf wilde onderzoeken op belangrijke foto's en dergelijke bestanden omdat deze volgens de eigenaar "het niet meer deed".
Nu heb ik hem moeten slopen om de 1TB Sata "WD10EARX" er uit te krijgen. Zag er nog goed uit en ik dacht dat het probleem wel aan de behuizing zou liggen.
Na aansluiting op mijn ICY docking station brandde die door en was er een hete plek op de harde schijf in het midden van het groene plastic plaatje. Je kon het ook ruiken.
Weet er iemand van mogelijkheden, mensen of bedrijfjes die zoiets kunnen repareren?
Ik dacht dat er wellicht 2 manieren zijn: De electronica met sata aansluiting vervangen - of de hardware (schijven) binnenkant van de harde schijf transplanteren naar een "gezonde" vergelijkbare HD.
Eventueel tijdelijk, totdat de data er af is.
Ik betwijfel of ik dat zelf kan, zo goed zie ik niet meer als het hele kleine onderdeetjes betreft maar ben niet bang om het te proberen, hij is nu ook niet toegankelijk.

Alvast bedankt voor info en mogelijke tips.


FlipFlop

Steunend lid
Vip Lid
Jouw eerste opmerking was ik ook bang voor... en voor beide opties dien ik een exact dezelfde HD te hebben vrees ik.

Via een ICY docking station zit een sata HD vrijwel rechtsreeks aangesloten op het MOBO https://tweakers.net/pricewatch/306019/icy-dock-mb971sp-b/specificaties/
Nog rechtstreekser kan mij mijn MOBO kosten, nu heeft het alleen mij ICY docking station gekost à 75 euro.

Bedankt voor de link naar Testdisk.


Als je de platters aan deze vuile lucht bloot stelt zijn ze niet meer bruikbaar en ligt er ook maar aan wat er aan scheelt, wie zegt dat het aan de elektronica ligt.
Draait hij nu wel of niet?

Een harde schijf rechtstreeks aan een moederbord werkt het beste, nooit meegemaakt dat die een mobo vernielt.


Deus

Steunend lid
Vip Lid
Deze harde schijf is niet meer aan te komen, een printplaat wel. Voor die paar tientjes ga ik dat toch eens proberen.
Je kan niet zomaar een andere printplaat van eenzelfde model/merk/type gebruiken.

Het moet exact hetzelfde model/type/versie hdd zijn maar de printplaat moet ook eenzelfde revisie met eenzelfde controller zijn als de print op de kapotte hdd.
Die kunnen onderling bij eenzelfde model ook verschillen, goed opletten dus, moet exact hetzelfde zijn!!!

Dan moet je ook nog een paar ICs van de kapotte HDD pcb op die vervang print zetten (omwisselen) voor je ze aansluit.
Dat kunnen aparte chips zijn of een controller zijn met intern geheugen waar alles in opgeslagen wordt.
Hopen die niet gesneuveld zijn...

Ik dacht dat er wellicht 2 manieren zijn: De electronica met sata aansluiting vervangen - of de hardware (schijven) binnenkant van de harde schijf transplanteren naar een "gezonde" vergelijkbare HD.

Dat heeft weinig zin als je alles gewoon overzet. Resultaat is dan eigenlijk gelijk aan print omwisselen.
Je zal ook dan nog steeds de nodige chips moeten wisselen om je HDD te kunnne lezen.
In die chips worden de gegevens van je hdd zoals goede/slechte/gebruikte/vervangen etc... sectoren en nog wat andere huishouding bijgehouden.
Die info kan tijdens productie van x- aantal schijven per schijf al verschillen.

Als de data belangijk is en je hier de nodig tools, zoals een clean room (of stofvrije werkkast (iets aquariumachtig)) + een hoop mechanische onderdelen alsook de nodige (de-)soldeerapparatuur en ervaring niet voor hebt zou ik er nog niet aan beginnen.
Die basic dingen om enkel je verschillende schijven, koppen etc gescheiden te houden (zonder clean room of kast) kostten een paar jaar geleden al 300-500€.
En dan best eerst op een tig-tal schijven oefenen tot je het ook echt veilig kunt...

Heb je een foto (boven + onderkant) van die print waar de schade op te zien is?
+ Foto van sticker op hdd?
Heb hier nog een bak met HDDs in, kans is heel klein maar wie weet...

Laatst bewerkt:

FlipFlop

Steunend lid
Vip Lid
Die foto's krijg je z.s.m. (eerst even accu van camera opladen) onderkant van print kan ik niet bij want niet in bezit van correcte T6/T8 ster schroevendraaier.
Die kan er voor een klein bedrag wel bij geleverd worden. Of ik ga eens naar de plaatselijke electronica zaak.
Het is een 2060-771698-004 REV A en dan zou dat één van deze 3 moeten zijn: https://www.hddzone.com/index.php?m...sult&search_in_description=1&keyword=WD10EARX
Maar ja, ik heb uiteraard de binnenkant nog niet gezien om te kunnen vergelijken.
Heb hier ook een hele zolder vol liggen met computerapparatuur. Dit hele specifieke dingetje heb ik helaas nog geen ervaring mee.


FlipFlop

Steunend lid
Vip Lid
Die info heb ik wel gelezen maar weet nog niet precies welk nummer correleert met welke chip.
Apparatuur heb ik (nog) niet maar ik zou dit wel willen leren.
Al was het maar om te bekijken of dit voor een relatief amateurtje te doen is.
Wat heb ik hier voor nodig?

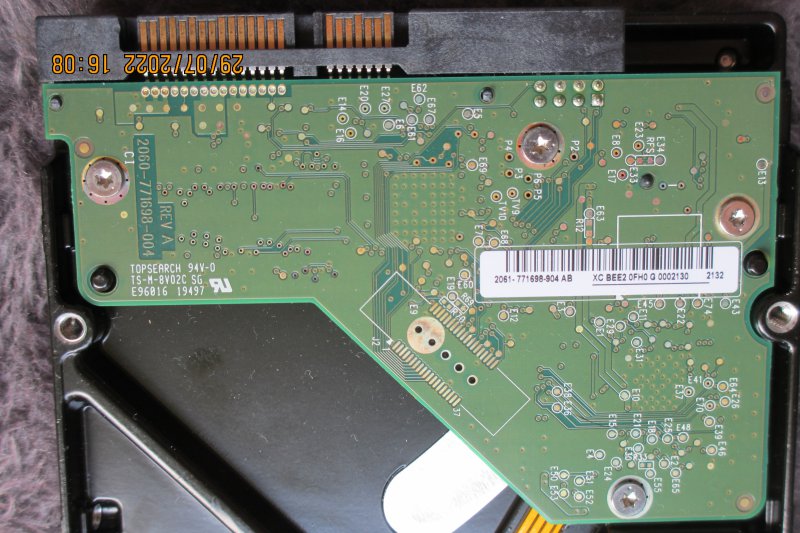

IMG_2204 - Copy.JPG


Deus

Steunend lid
Vip Lid
Om te beginnen eigenlijk basiskennis electronica en ervaring.
Nu ga je dingen doen die mss helemaal niet nodig zijn.
Kan zijn er een standaard componentje stuk is dat makkleijk te vervangen is en alles weer werkt.
Of als controller en/of bios gesneuveld zijn vrees ik enkel data rescue bedrijf nog kan helpen.

Was er trouwens geen zichtbare schade?

Hij is nu zo dood als een pier. ;)

Met geen mogelijkheid rechtstreeks of met andere dockingstation aan de praat te krijgen.
Draait hij wel of niet, indien het laatste dan kan het ook de motor zelf zijn.

Wel eens een printplaat vervangen door een andere van een zelfde type schijf en werkte erna gewoon, komt zelden voor dat dat de oorzaak is, meestal toch de start sector waar de info van de schijf opstaat als er niet meer wordt gelezen.


FlipFlop

Steunend lid
Vip Lid
Zal proberen uit te leggen wat er gebeurd is.
De schijf zat in een behuizing. Er kon via die behuizing geen contact gelegd worden. (usb poort met aparte voeding)
Ik heb de schijf uit de behuizing gehaald en in mijn docking station geplaatst.
Toen is er iets doorgebrand, er was een verbrand plastic geur en er zat een hete plek midden op het printplaatje maar geen zichtbare schade.
Die schijf draait niet en reageert verder ook nergens meer op.
Die schijf is van een ouder iemand, daar staan o.a. familiefoto's op die hij graag zou willen redden.
Maar ja, geen geld.

Laatst bewerkt:
